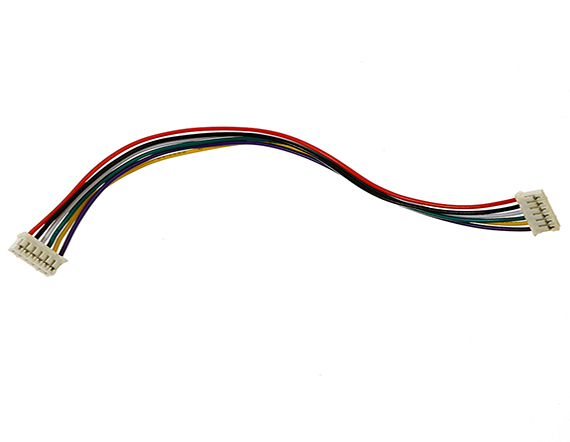

在5G通信設備、工業自動化控制及醫療電子等精密領域，針座連接器作為電路板與線纜的橋梁，其接線質量直接影響信號傳輸?shù)姆€(wěn)定性和設備可靠性。隨著高頻信號傳輸需求的增長，接線過程中的微小疏忽可能導致接觸電阻增大、信號衰減甚至設備故障。本文鑫鵬博電子結合行業實踐，系統梳理針座連接器接線操作的核心要點，助力工程師提升接線質量與效率。

一、針座連接器接線前準備：確?；A(chǔ)條件完備

1.工具與材料質量驗證：

選用符合規格的剝線鉗、電烙鐵及焊錫絲，避免因工具磨損或材料雜質導致接觸不良。剝線時需精準控制力度，防止損傷導線內芯銅絲，確保裸露長度與針腳匹配。

2.工作環境清潔管理：

接線區域需保持無塵、干燥，避免油污或金屬碎屑附著。建議使用防靜電工作臺，并定期清潔針座接觸面，減少氧化層對導電性的影響。

二、針座連接器焊接工藝控制：溫度與時間的精準把握

1.溫度參數優化：

焊接溫度需穩定在380°±40°范圍內，過高易導致塑膠絕緣體變形，過低則易形成虛焊。建議采用恒溫電烙鐵，并通過溫度計實時校準。

2.操作時長限制：

單點焊接時間不超過3秒，避免持續加熱引發針座熱損傷。焊接后立即用熱縮管封裝焊點，兼具絕緣與機械保護功能。

三、針座連接器接線布局規范：空間與信號的平衡

1.端子分布均勻性：

接線端子需在板面均勻排布，避免局部過密。板邊四周預留至少2mm空隙，便于后續固定與散熱。

2.信號隔離設計：

輸入/輸出端子需分區域布置，間距≥5mm以減少電磁干擾。高頻信號線優先采用屏蔽線，并確保接地層完整。

四、針座連接器的機械結構適配：穩固與便捷的兼顧

1.防誤插設計：

多針座連接器需采用鍵槽或不對稱外殼結構，防止誤插導致針腳彎曲或電路短路。例如，方形外殼可設計倒角標識。

2.抗振動加固：

在車載或工業場景中，接線后需通過卡扣或螺釘固定連接器，避免振動導致接觸松動。建議采用金屬外殼增強機械強度。

五、針座連接器的質檢與驗證：閉環保障可靠性

1.目視檢查：

使用放大鏡觀察焊點，確保無虛焊、孔洞或錫渣殘留。重點檢查針腳與導線接觸面的潤濕性，避免冷焊現象。

2.電氣性能測試：

通過萬用表測量接觸電阻，值應≤10mΩ；同時進行耐壓測試，驗證絕緣電阻是否符合額定電壓要求。

總結：針座連接器的接線質量是設備長期穩定運行的基石。從前期準備到最終驗證，每個環節均需嚴格遵循規范。隨著工業互聯網對連接器可靠性的要求不斷提升，工程師需持續優化接線工藝，確保信號傳輸零損耗、機械連接零松動，為智能設備的高效運行提供保障。
