鑫鵬博1.0mm臥貼上接FPC連接器規格書

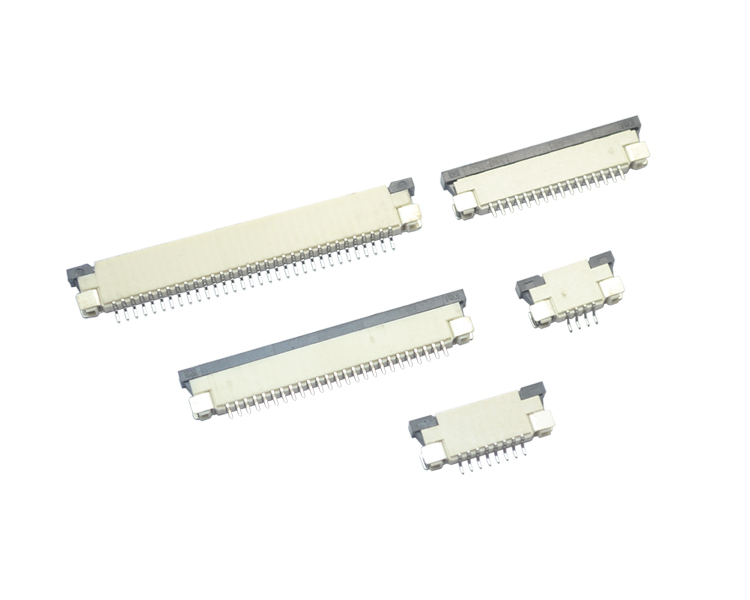

FPC連接器產品圖片

FPC連接器產品簡介

產品名稱：1.0mm臥貼上接FPC連接器。

產品型號：FPC1.0-XP 臥貼 上接 抽拉式。

FPC簡介：FPC是英文（Flexible Printed Circuit board）的簡寫，翻譯成中文就是（柔性印刷電路板），適用于LCD顯示屏到電子PCB板上的連接，人們通俗的稱為FPC連接器。

FPC應用：FPC連接器主要應用于各種數碼通訊產品,比如液晶顯示、數碼相機、測量儀器、掃描儀、手機等電子產品。泛應用于計算機主機板、家用電器、便攜式電子產品，比如電訊卡、存儲器、移動硬盤包括移動設備等電子產品。

FPC特點：節省空間，節省人力成本，簡化配線程序、連線簡單，柔性優良、應用靈活、可折疊，制造微型化、小巧、高密集成。

fpc連接器技術參數

間距（Pitch）:1.0

極數（Poles）:3～40

額定電壓（Voltage rating）:50V

額定電流（Current rating）:0.5A

耐壓值（Withstand Voltage）:500V

工作溫度（Working Temperature）:-25°C～+85°Ｃ

絕緣電阻（Insulation Resistance）:≥500MΩ

接觸電阻（Contact resistance）:≤30MΩ

fpc連接器產品材料

接觸件（Contact）:磷青銅t=0.25mm 鍍亮錫 Phosphor Bronze Tin-plated

焊片（Solder tab）:磷青銅t=0.20mm鍍亮錫 Phosphor Bronze Tin-plated

塑膠主體（Housing）:LCP耐熱樹脂 （UL94V-0）Heat resistance plastic（UL94V-0）

鎖條（Slider）:PPS耐熱樹脂 （UL94V-0）Heat resistance plastic（UL94V-0）

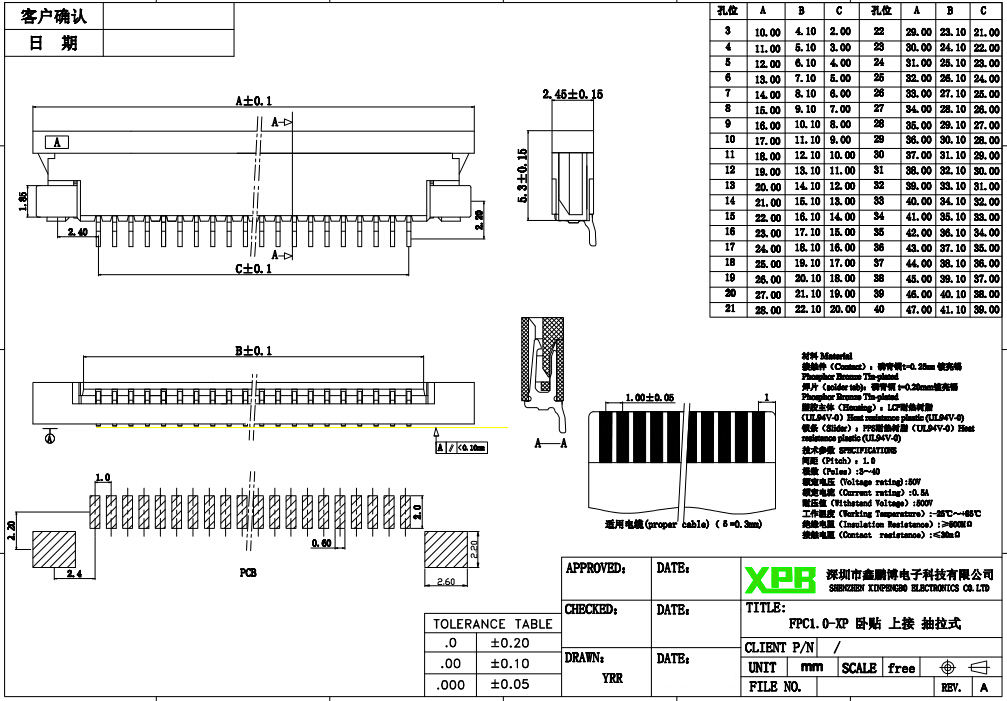

1.0mm臥貼上接FPC連接器規格書圖紙

FPC連接器規格書圖紙
